朝起きて取り溜めた録画番組を観ようとするとディスプレイに「WAIT」の文字が点滅していてリモコン操作も受け付けない状態。電源ボタンを長押しても反応なし、ACコードを抜いて放置しても改善なし。
2011年の製品なので・・・ついに寿命かと数秒間途方にくれたあと、さっそくインターネットで情報収集。
なんとか修理できないかとググってみたら電源回路のコンデンサー交換で復活した事例を発見！さっそく挑戦です。
作業に必要な工具はプラスドライバーと、はんだごてだけ。作業時間は30分間位だったかな。
たいした内容じゃないですが備忘録としてページを作成しました。
部品番号です。
・電解コンデンサー 3300μＦ 16V 約1９０円×1個
（もともとの部品 10Vでしたが、お店（狸小路7丁目の梅沢無線）になかったので16Vで代替）
！ レポを見て同様の作業する場合は自己責任でお願いしますね。

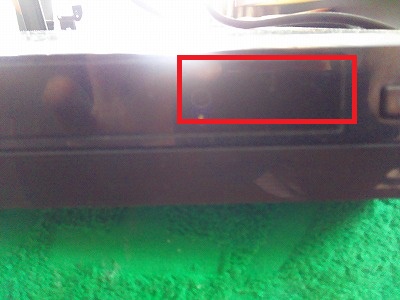

赤枠の表示部に「ＷＡＩＴ」の文字が点滅

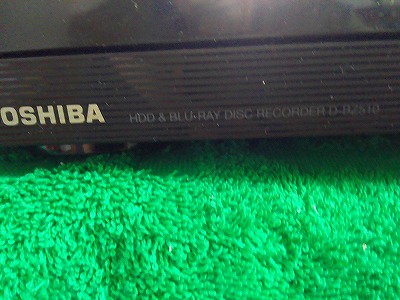

型番はD-BZ-510

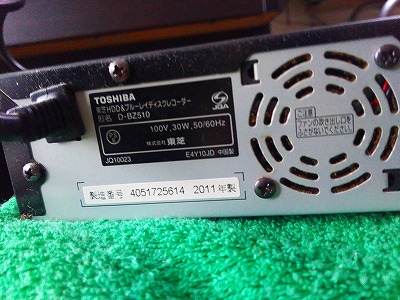

裏のラベルには2011年製造の記載

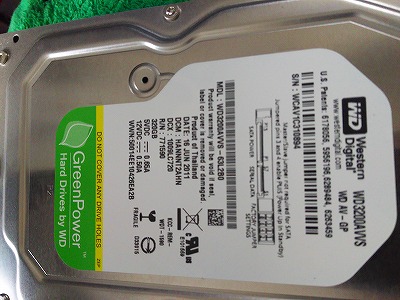

ウエスタンデジタル製のS-ATA
320GBの容量

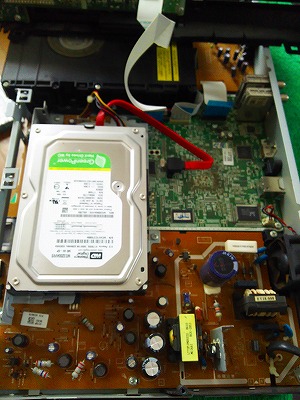

カバーを外しHDDのマウントも外します。
フロントカバーの爪を外して基盤同士を
繋いでるケーブル等を丁寧に外します。

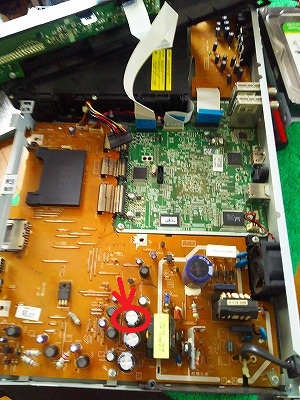

丸印が目的の電解コンデンサ

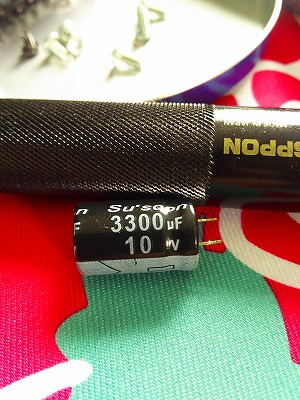

3300μF 10V 105℃
見た目では膨張や汚れもなく不良品には
見えませんでした。
目的のコンデンサを交換しても治らなかった場合に
備えて隣にある2200μF 25ｖ 2個も購入して
おきました。

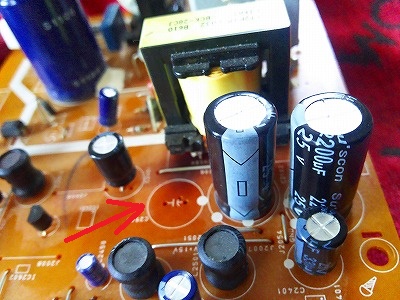

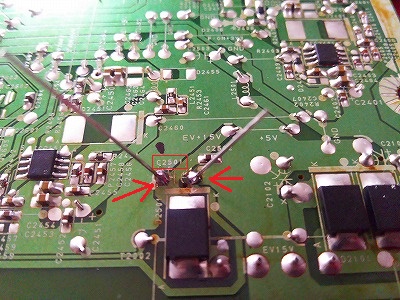

ハンダ吸い取り器で部品を外したとこです。
手前のトランジスタに熱を伝えないように
注意しながら裏面でハンダ付けします。
交換後の様子です。

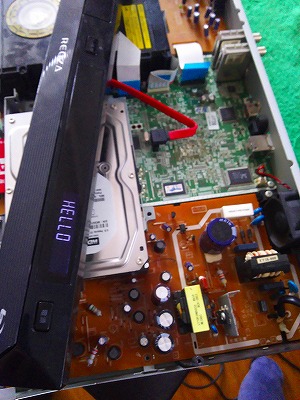

仮り組み立てし表示を確認。
見事に復活。

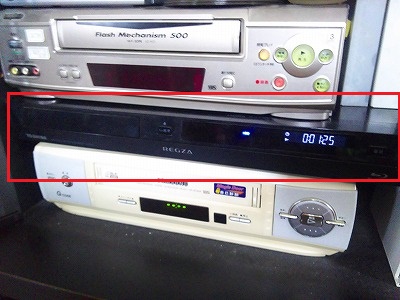

地デジ 031チャンネルを受信中の表示
録画したデータも消失することなく
無事に修理完了しました。
買い換えると数万円はします、190円程度の修理代で
復活しました。改めてnetにある情報のありがたみを感じましたね〜ﾊｲ(^-^")/
＼(o⌒∇⌒o)/
