先月納車になったＭＰＶには２００４年製のアルパインのナビ＋ＡＶセットが組み込まれていましたが、ディスプレイを使用時に格納から引き出すと、パーキング灯のスイッチが押しづらい事とナビ自体が古くて使用には難しいものでした。エミーナの松下製トヨタ純正ナビを外しておいたので、交換する事にしました。
必要な物はマツダ車のハーネスとトヨタ車を合わせるハーネス。毎度お馴染み車師匠のミナミ君が入手してくれたので早速作業しました。
作業に必要な工具はプラスドライバーと内張剥がしくらいでした。
作業時間は寒かった（氷点下３℃）ので２時間位かかりましたが、夏なら１時間程度かな。既設のナビが本体別置き型だったので取り外しに時間かかりました。
たいした内容じゃないですが備忘録としてページを作成しました。結果、ナビもテレビもオーディオも快調＼(o⌒∇⌒o)/
レポを見て同様の作業する場合は自己責任でお願いしますね。

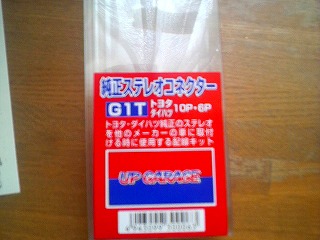

ハーネス ２個入り ＠１、８００位
ｎｅｔ通販や電装店で売ってます。

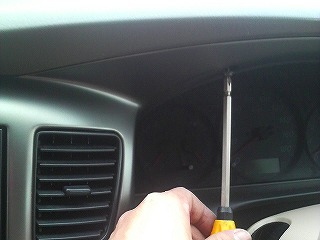

メーター上部の２箇所ネジをドライバーで
外します。

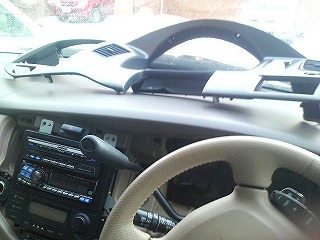

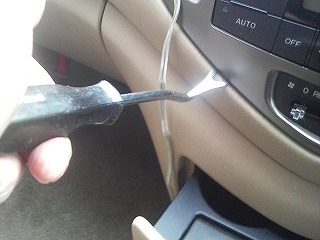

ネジ２本の他は、はめ込み爪が６箇所位
ありますので、内張剥がしで浮かせて
外します。
パネルを外すときはシフトレバーを
一番下に下げて、ステアリングも下側に
チルトします。

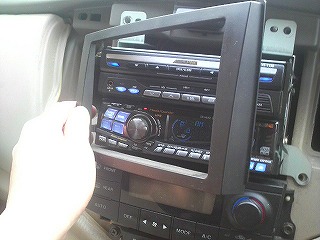

ベゼルは簡単に外れます。

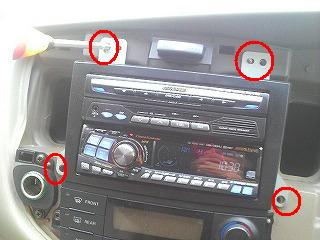

４箇所ネジをドライバーで外すと
本体から外れます。

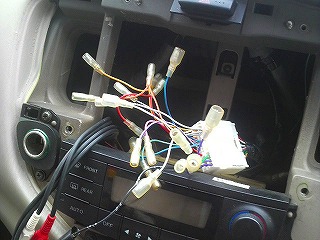

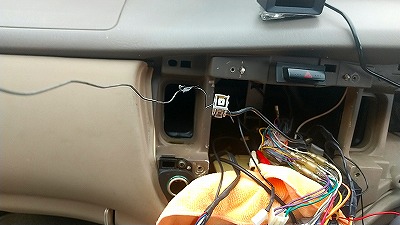

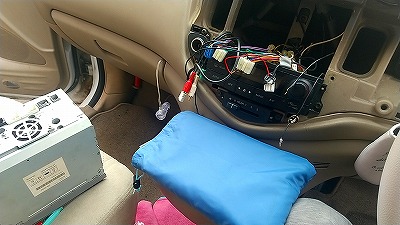

既設のナビ配線をギボシ端子部分で外しすと
車側には数本の配線だけ残ります。

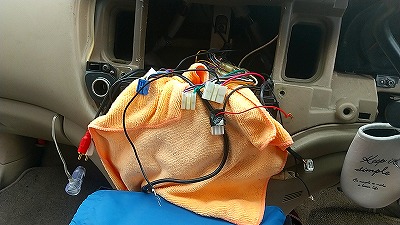

左の青いカプラは地デジチューナー、真ん中２個が
ハーネスアダプター、右下がパーキングブレーキ用
配線をアースに落とすカプラ、左下の灰色は後ほど
ナビアンテナ線を刺す場所。

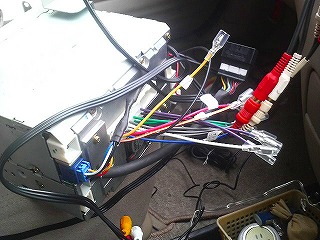

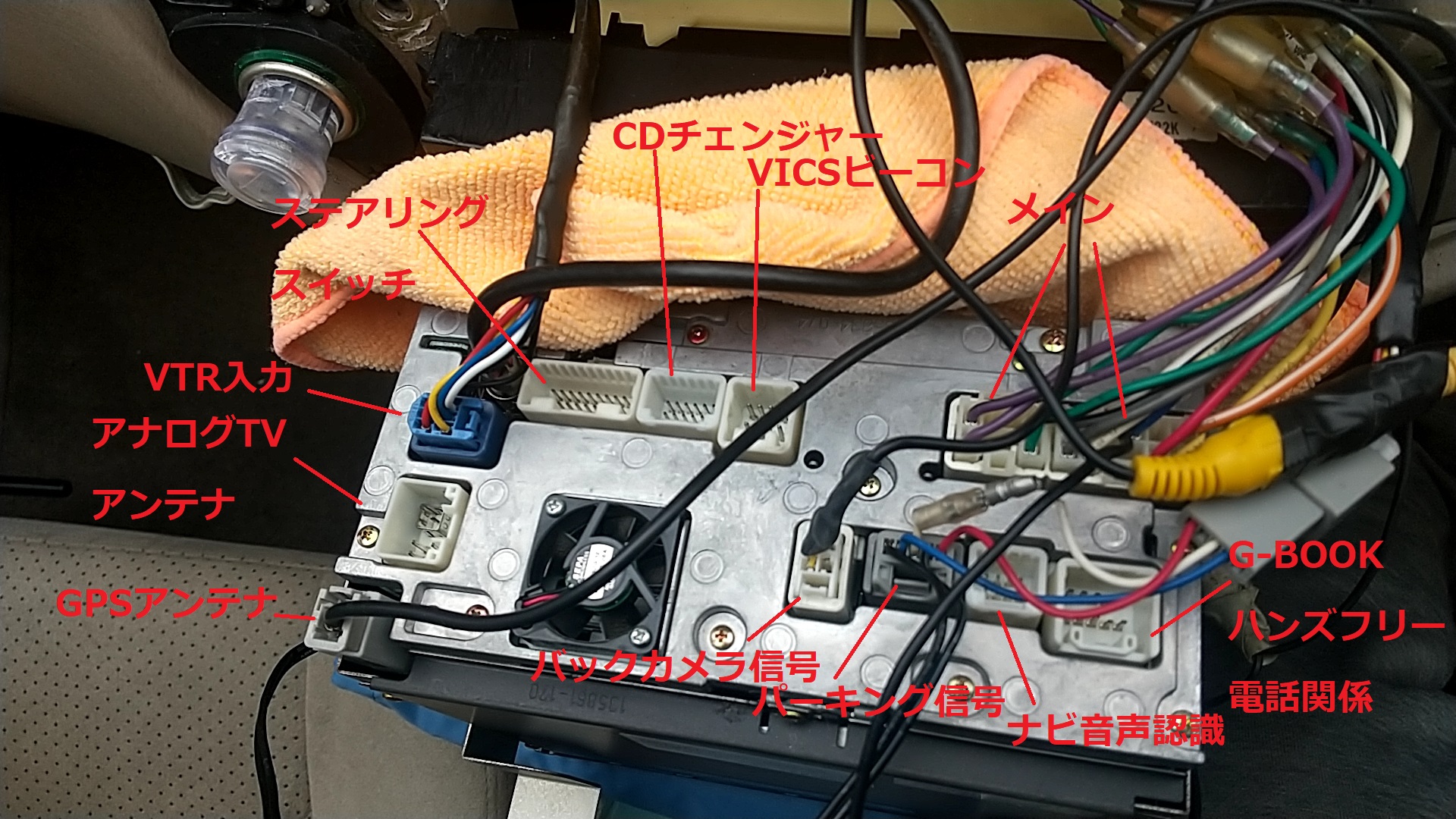

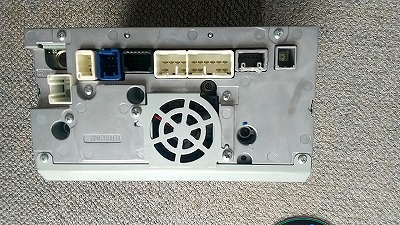

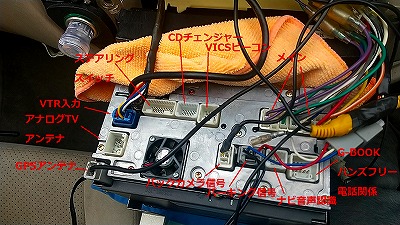

コレが本体側の配線。左側のＡＶ線２本が
スピーカー配線（リヤとフロント）。
車速センサーが繋がってるか否かは、
不明ですが長いトンネルとか
走らないので、良しとしました。

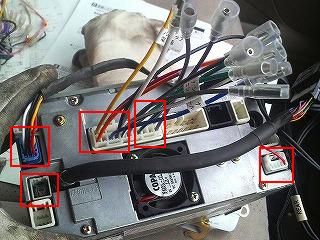

松下ナビにアダプターを取り付けたトコ。
赤と白のピンがｓｐ配線。

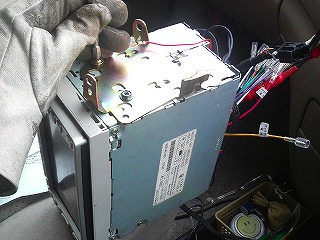

松下ナビについてたブラケットを外します。
たまたま既設ナビが社外品だったので既設の
ブラケットを流用でき、ネジ穴に合わせて付け
替えます

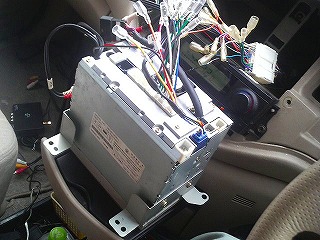

線を繋ぐときはドリンクホルダーを引き出して、
のせると作業しやすいです。

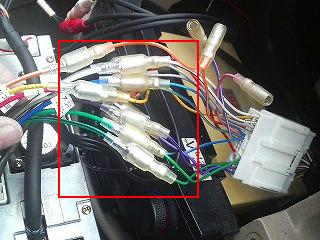

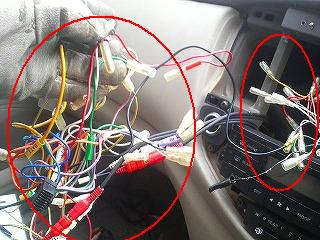

同じ色の配線同士を繋ぎ合わせます。

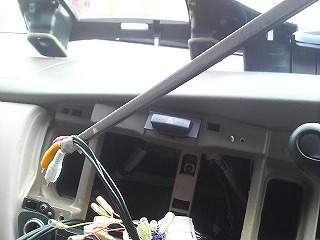

地デジ入力配線をフロアに這わせるため、
棒状のもので隙間に差し込みます。

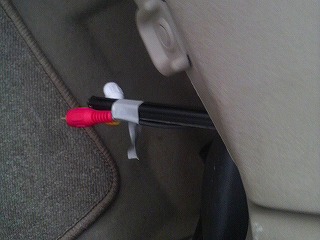

助手席の足元に引き出しました。

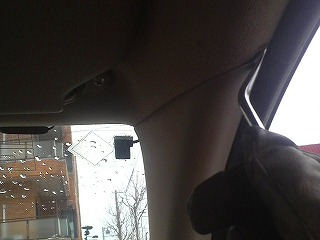

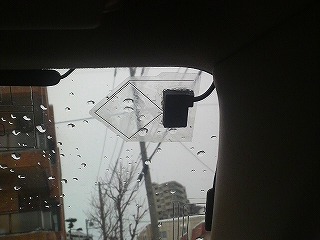

ナビ用のアンテナをウインドウに貼り付けます。

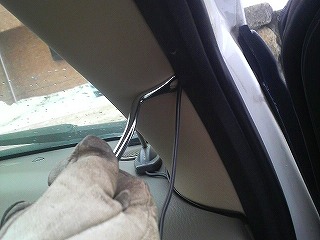

アンテナ線をウェザーストリップの隙間に
押し込み通線します。
ゴムがキツイですが内張剥がしがココでも、
活躍します。

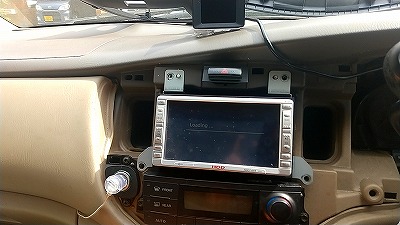

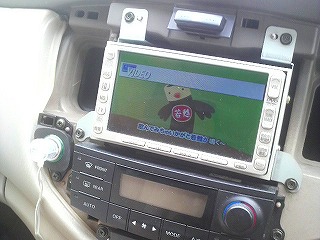

パネルを取り付ける前に正常に動くかどうか、
試験します。
正常ならベゼルを、はめ込みます。
逆の手順でパネルを取り付け完成です。

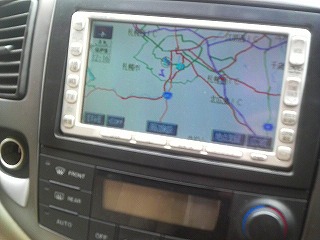

ナビも正常です。

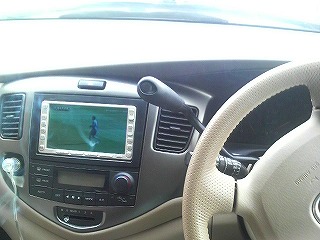

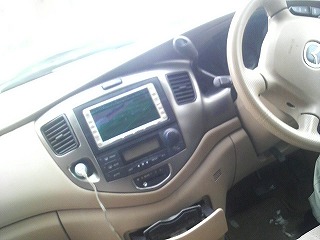

スッキリしました！全て終了！
やはりビルトインの方がスッキリしますね。
panasonic NMCN-D51M 76012
08545-00A70
CQ-XS0100C
ser 10145
実はラジオアンテナ線を取り付け忘れて、最後に気づき
２回もパネルとナビを取り付け直すという、
オマケ付きでした(^▽^;)
＼(o⌒∇⌒o)/
2013/3 機種更新予定
panasonic NCN-D51 76014
08545-00A50
CQ-XS0105C
ser 40342
(DVD排出不可で入れ替え)
2017/3 機種更新
panasonic ND3N-D53 76020
08545-00G21
CQ-XS0303C

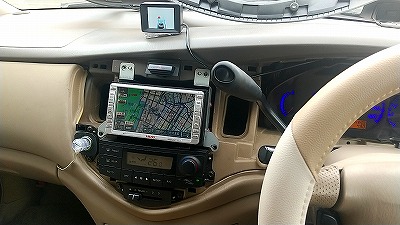

2020/8 機種更新
panasonic NDCN-D55 16028
08545-00L51
CQ-XS0503C

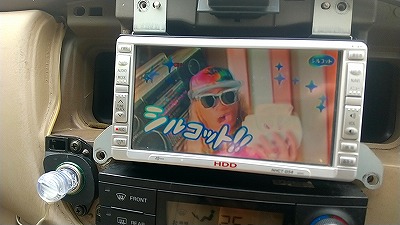

FUJITSU TEN HDD NHCT-D54 36044
165003-3230B131（2004モデル）
s/n 1CB00019
<クリックで拡大>

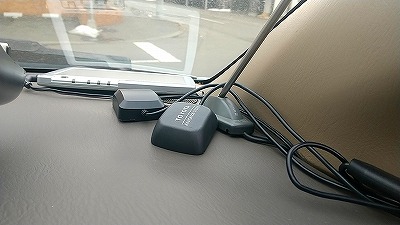

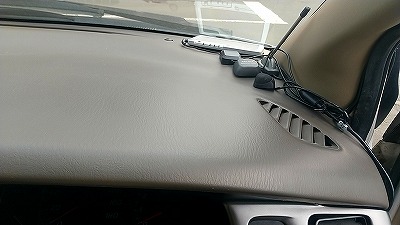

古いアンテナ類は外すの面倒なのでそのまま

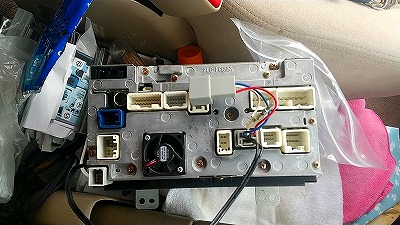

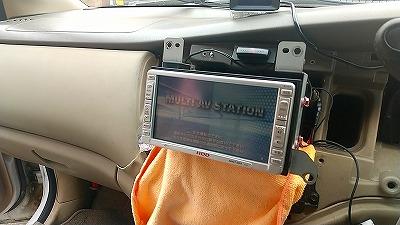

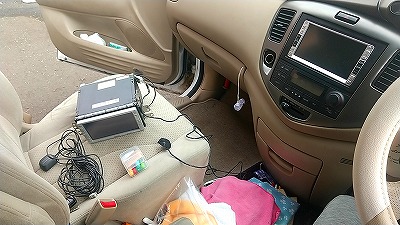

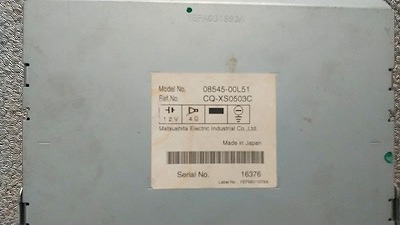

外したナビpanasonic NDCN-D55
外したナビpanasonic NDCN-D55

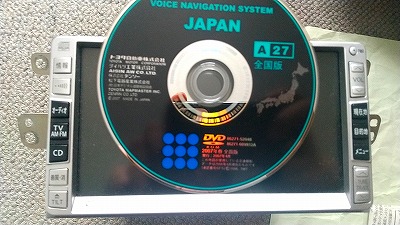

外したナビと地図ディスク
