数日前からディスプレイの電源ボタンを押しても反応しない事が何度か続き、ついにまったく表示しなくなりました。USB地デジTVチューナーも利用してるのでテレビも見られず、またもディスプレイ買い換えの出費を覚悟。
なんとか修理できないかとググってみたら電源回路のコンデンサー交換で復活した事例を発見！さっそく挑戦です。
作業に必要な工具はプラス・マイナスドライバーと、はんだごてだけ。作業時間は１時間位だったかな。
たいした内容じゃないですが備忘録としてページを作成しました。
機種はacer製のP224W
部品番号です。
・電解コンデンサー ４７０μＦ 35V 約９０円×３個 （もともとの部品 25Vでしたが店になかったので35Vで代替）
・電解コンデンサー ６８０μＦ 25V 約２５０円×１個
レポを見て同様の作業する場合は自己責任でお願いしますね。
分解開始ですが、この最近の機種には裏側にネジなどは
一切ないので、液晶周辺のフレームを指で
持ち上げで周囲の爪を外していきます。

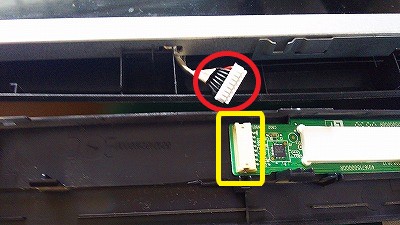

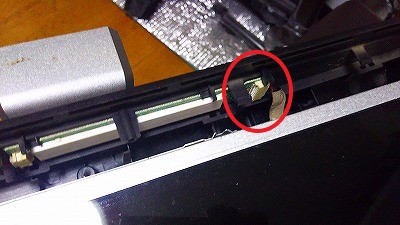

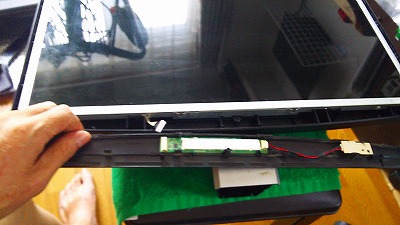

フレームと基盤をつなぐコネクターを
外します。
先に脚部分を外した方が作業しやすいです。

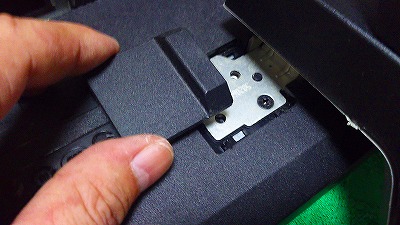

左右の化粧カバーの隙間にマイナスドライバーを
差し込みこじると外れます。
カバーを外すと左右に２本ずつネジが
あるので外します。
側を外しひっくり返すとこんな感じ。
液晶と基盤ボックスはネジ止めなどしてないので、
側を外すと分離します。

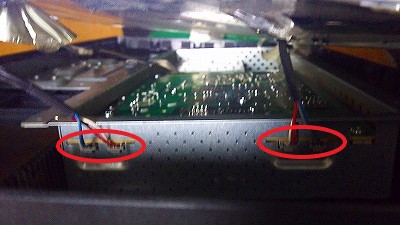

液晶からのコネクタ４カ所を外します。

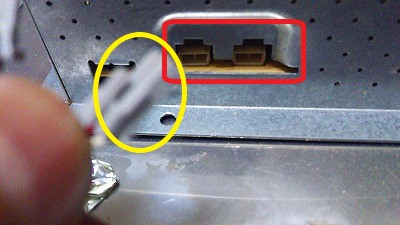

上側に爪が付いてるので爪を押しながら
コネクタを引き抜きますが、ここが結構苦労しました。

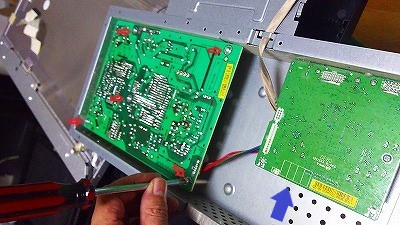

右側に見えるPCからの入力端子などが実装される
基盤の青矢印の部分に液晶からのフラットケーブルが
差し込まれてますので、これも外します。
電源側基盤のネジ５カ所を外して基盤を取り出します。

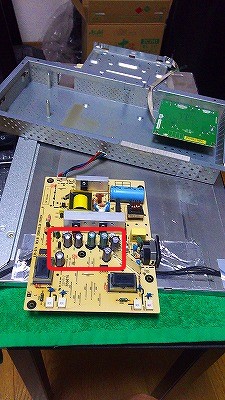

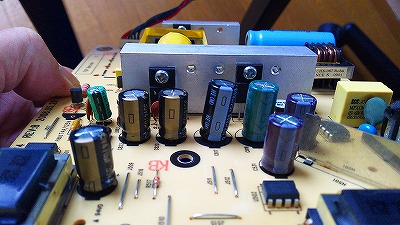

中央部分にコンデンサが７個ほど実装されてます。

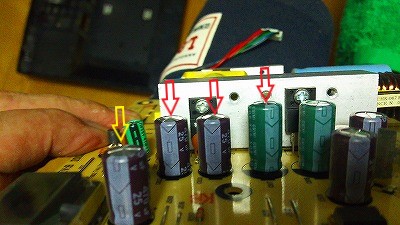

横から見るとコンデンサの頭が膨れてるのが
わかります。今回はこの４個を交換しました。
こんな感じでコンデンサ部分を修理してます。
札幌の狸小路７丁目にある有名な部品店で
電解コンデンサを購入。

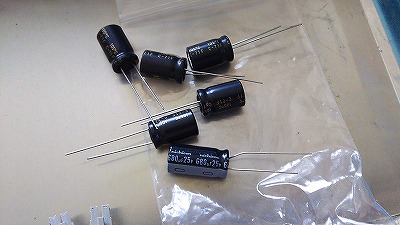

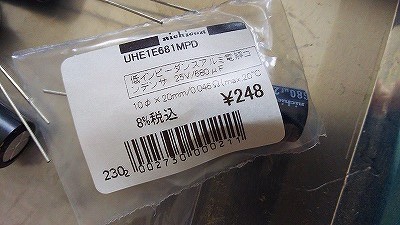

写真は大きい方です。小さい方は２５V仕様の在庫なかった
ので、スタッフさんに相談すると35Vでも良いとのアドバイス。
大きい方は２個欲しかったのですが、１個しか在庫がなく、上位
互換の８８０μF25Vを代用しようかと思いましたが、スタッフ
さんによるとパルス違いの影響懸念があるので、大きい方は、
とりあえず膨らんでるもの１個だけの交換を勧められました。
４７０μＦ 35Vを５個（予備分で２個）
６８０μＦ 25V を１個購入しました。
ハンダ吸い取り器を使って丁寧に部品を外し、
極性に注意しながら新しいコンデンサをハンダ付けます。

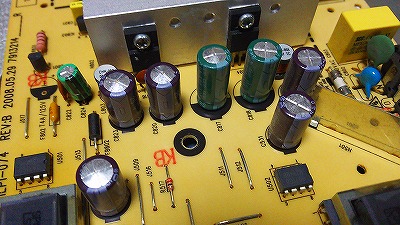

無事にハンダ付けが終わりました。
右側の３個は膨らんでから交換しようと
思います。
逆の手順で組み立てます。フレームと基盤側の
コネクタを差し込んでおきます。
液晶側を裏返しにして側を被せ、
ひっくり返します。フレームをパチンパンチンと
押し込みます。

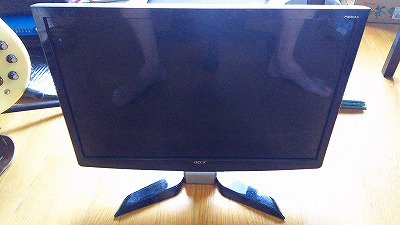

脚の部分を戻して完了。

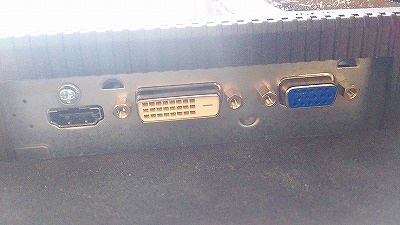

入力端子部分です。
裏面の仕様ラベルです。

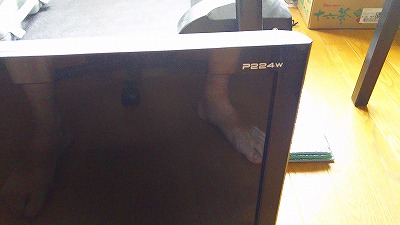

右上に品番「P224W」の文字

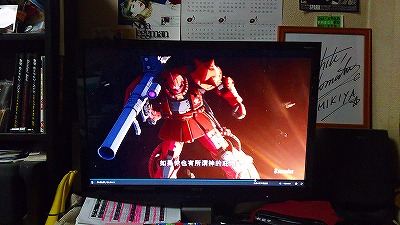

ばっちり復活しました！
めでたし、めでたし！
買い換えると２万円以上はしますので、７００円程度の修理代で
復活しました。改めてnetにある情報のありがたみを感じましたね〜ﾊｲ(^-^")/
