数日前から寝室の照明器を点灯させると０．２秒くらいパっと光って沈黙。豆球は点灯するので就寝時には困らない状態。
そのうちセコハンショップで類似品を購入してくれば良いやと思い、そのままでした。でも、夜間の着替え時や夜間に寝室PCのメンテする時に不便に感じるようになり修理を決断。元日の暇つぶしにもってこいの作業でした。
WEBでしらべるとインバータ式の照明器具は、ほとんどの方が買い換えを推奨しており情報も少ない状態。でも、一部のWEBサイトにインバータ照明器の故障は概ねスイッチの物理的故障かインバーター回路のコンデンサー不良との情報。以前、PCのディスプレイもコンデンサー交換で完治したので、ダメもとでコンデンサー交換に着手しました。
正月休み部品屋さんも閉まってることから、ダメになった自作PC用のATX電源をバラし部品を調達しました。
後で気づいたのですが基盤をよく見ると 一カ所だけ変色してる電解コンデンサーがあり、これだけを交換すれば直った感じです。気づかなかったので全てのコンデンサーを交換するはめに
（;￣ー￣A ｱｾｱｾ･･･
作業に必要な工具はプラスドライバーと、ラジペン、はんだごてだけ。作業時間は１時間位だったかな。
たいした内容じゃないですが備忘録としてページを作成しました。
機種は大光電機製のDCL-30497 （40W＋32W） 1994年製造
レポを見て同様の作業する場合は自己責任でお願いしますね。

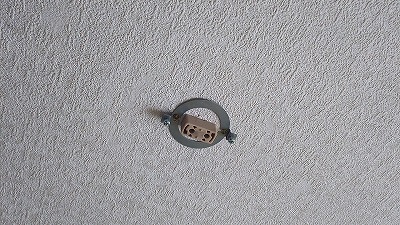

天井のローゼット部分

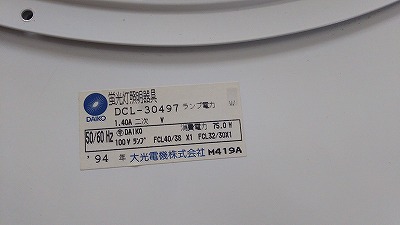

機種型番

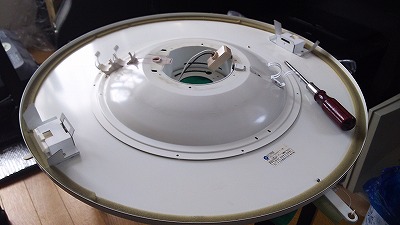

カバーは両サイドの爪を押し込みはずします。

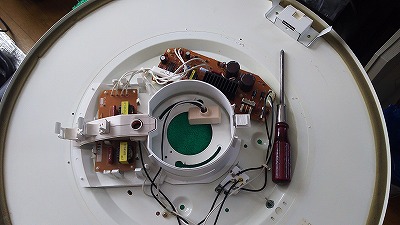

蛍光管を外し内部カバーを外します。

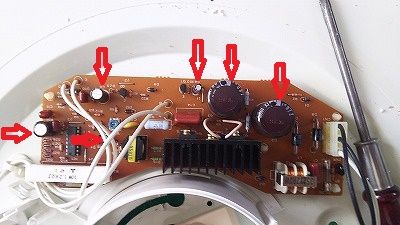

コンデンサーは全部で６カ所

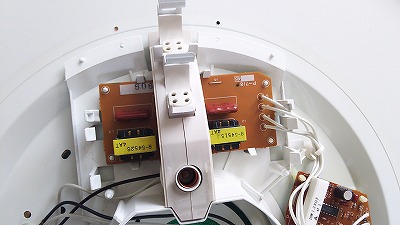

蛍光管を差し込む側です。

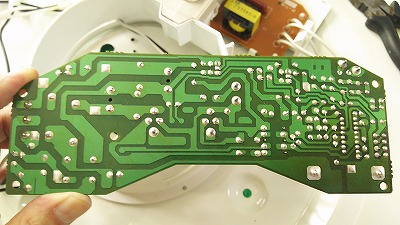

インバーター基盤裏

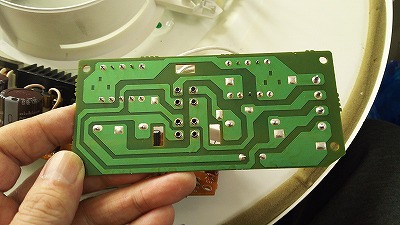

蛍光管用安定器側基盤 裏側

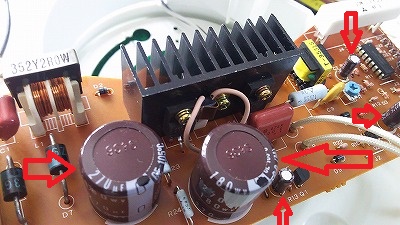

電源回路には大きめのコンデンサーが２個搭載
同じ物がないので手持ちの部品を流用。。

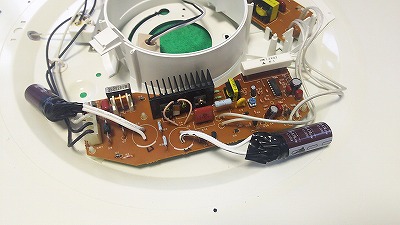

高さが収まりきらないので配線を半田付けして
取り回しました。

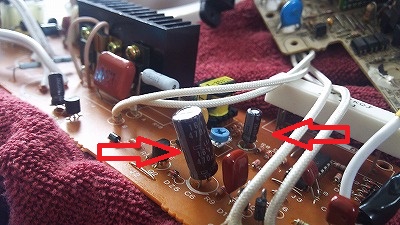

こんな感じでコンデンサ部分を修理してます。

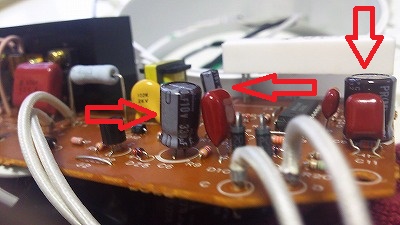

矢印がコンデンサです。

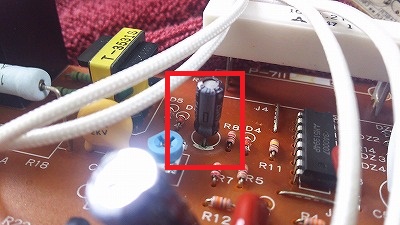

このコンデンサだけが足の部分で
変色してました。最初に気づけば他の４個は
交換不要だったかもです。

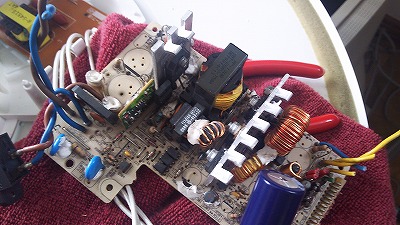

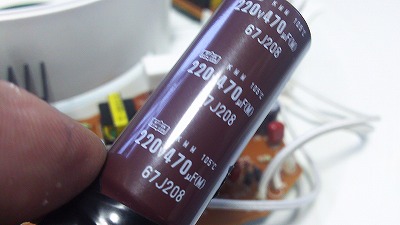

パソコン用の電源ボックスからコンデンサー
だけを全て取り外しました。新しいコンデンサをハンダ付けます。

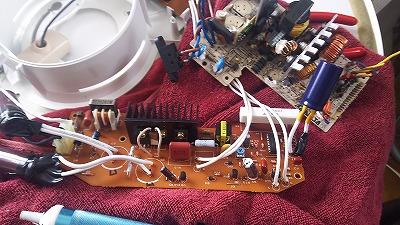

作業中はこんな感じ。

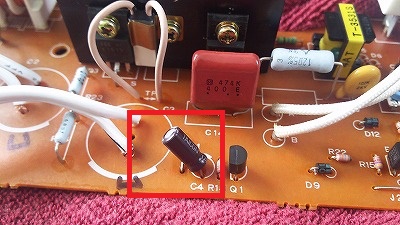

もしかしたら正常だったかもの
コンデンサー
もしかしたら正常だったかもの
コンデンサー
もしかしたら正常だったかもの
コンデンサー

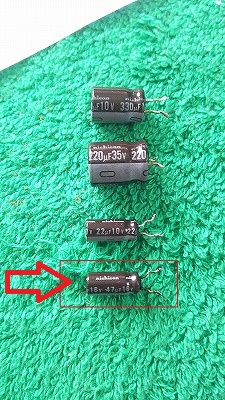

インバーター用のコンデンサが４個

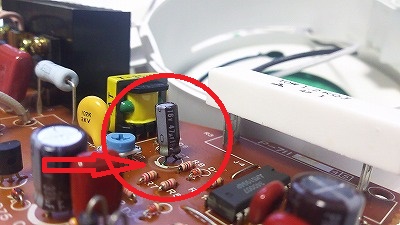

矢印が一番怪しいコンデンサー。

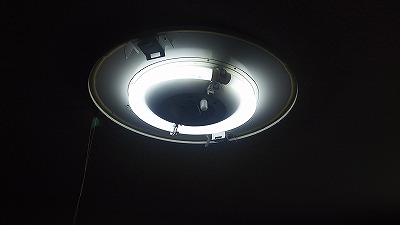

ばっちり復活しました！
めでたし、めでたし！
買い換えると１万円前後はしますので、ゼロ円で復活しました。
改めてnetにある情報のありがたみを感じましたね〜ﾊｲ(^-^")/
